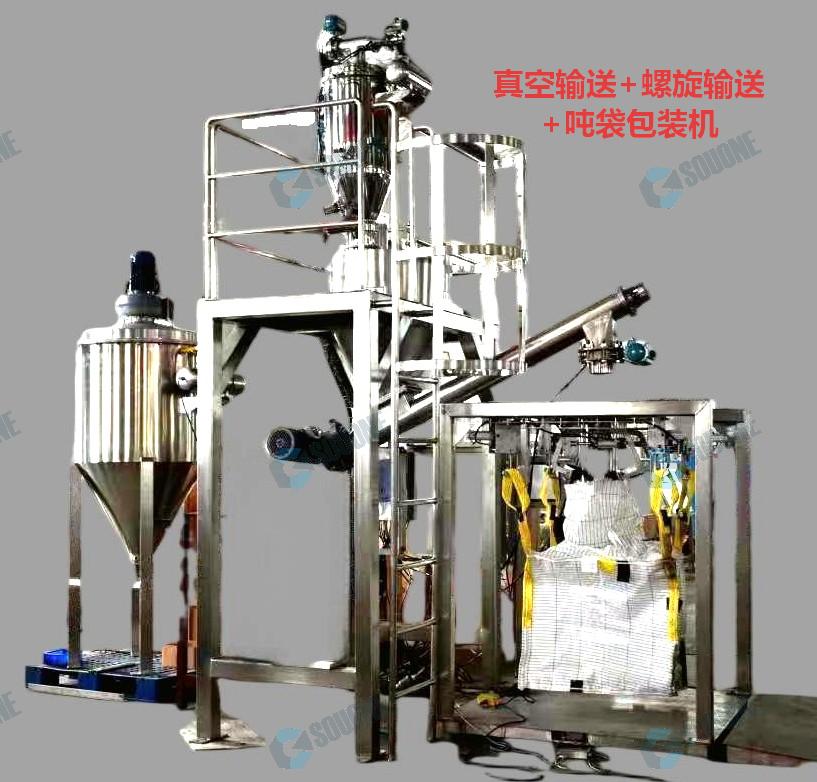

噸袋包裝機型結構原理：

1、變速加料機構：由可調速電動機、皮帶傳動、 螺旋軸、加料嘴組成，加料嘴邊有吸塵口，可變速電動機由電氣箱控制轉速，通過皮帶輪將物料從料倉加入包裝袋。
2、稱重架：
稱重架與傳感器連接，將物料的重量信號傳遞給電器箱，由電器箱控制整臺機器的運行。稱重架上的升降氣缸勾住包裝袋角。
3、電氣箱
外部信號及傳感器的信號傳遞給電氣箱，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速、氣缸的升降。

噸袋包裝機型工作過程：

將噸包裝袋套在加料嘴上，將包裝袋四角掛在氣缸上，按動“允加”按鈕，這時壓袋氣缸開始工作并壓住袋口，氣缸將包裝袋四角撐開，控制器將包裝袋重量自動去除，加料螺旋高速轉動迅速將物料灌入袋中，隨袋中空氣一起溢出的粉塵通過吸塵器由除塵器吸走，待加料快到設定值時，加料螺旋進行減速慢加，到設定值時，加料停止。誤差<0.3%。這時壓袋氣缸松開袋口，氣缸將包裝袋四角松開，將包裝袋送至皮帶輸送機上及時送出。

注：以上工作過程為自動加料工作過程。工作過程也可改為手動加料過程，只須將按鈕“自動／手動”按鈕置于手動檔，按下“壓袋(提升)”鈕，則將袋口壓緊，按“手動快加”鈕則進行快速加料，待快到設定值時按下“手動慢加”鈕則進行緩慢加料，待到設定值時按下“停止”鈕，則加料過程結束。
